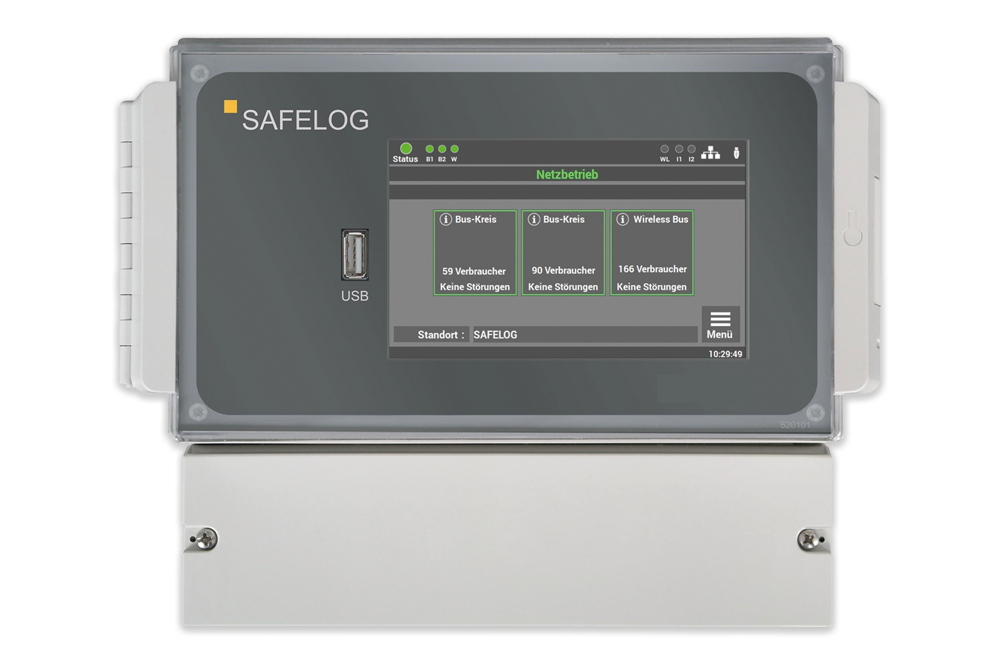

SAFELOG TOUCH WIRELESS
Einzelbatterieüberwachungszentrale (ATS) nach DIN EN 62034 Die neue SAFELOG-Zentrale mit integrierter Wireless-Funktion und Touch-Display zur Überwachung und Steuerung von Einzelbatterieleuchten. Die SAFELOG TOUCH WIRELESS-Zentrale kann bis zu 1.000 Wireless-Einzelbatterieleuchten verwalten (SRD 868 MHz). Zusätzlich können bis zu 500 busüberwachte Einzelbatterieleuchten (RS485) angeschlossen werden. Erhältlich in 3 Varianten (Wireless + Bus) mit max. 1.000 + 500 / 100 + 100 / 50 + 50 Einzelbatterieleuchten (SRD 868 MHz und RS485). Die Steuerung aller angeschlossenen Einzelbatterieleuchten erfolgt über ein Multitouchfähiges 5“ Farbdisplay, welches die Betriebszustände der einzelnen Leuchten darstellt. Die SAFELOG-Zentrale verfügt über einen Netzwerkanschluss, über den der Gerätezustand mit Hilfe des eingebauten Web-Servers und der Modbus TCP Schnittstelle abgerufen werden kann.
Spezifikationen
Technische Daten
- Abmessungen
- 240 x 185 x 112 mm
- Abmessungen (B x H x T)
- 240 x 185 x 112 mm
- Anschlussklemmen
- 1,5 mm² bis 2,5 mm²
- Anschlussklemmen Netz
- 1,5 mm² bis 2,5 mm²
- Anschlussspannung
- 1/N/PE AC 50Hz 230V
- Busanschlüsse
- 2 x RS485 (5V Pegel) / verpolungssicher
- Busschnittstellen
- 2 x RS485 (5V Pegel) / Verpolungssicher
- Frequenzbereich
- 863 – 870 MHz (SRD Band)
- Funkreichweite
- max. 30 m bei direktem Sichtkontakt
- Kabeleinführung
- von hinten und unten
- Leistungsaufnahme
- 12,0 W
- Max. Sendeleistung
- 10 dBm
- Schaltausgänge
- 3 x Wechsler (programmierbar, potentialfrei)
- Schalteingänge
- 2 x Optokoppler (programmierbar, 24V – 230V AC / DC)
- Schutzart
- IP65
- Schutzklasse
- II
- Spannungsversorgung
- 1/N/PE AC 50Hz 230V
- Umgebungstemperatur
- 0°C bis +35°C
- Zusätzliche Spannungsversorgung
- 24V / 40mA für externe Module
