BUSINESS (CPS)

Ein hoher Grad an Bedienkomfort und Variabilität der Sicherheitsbeleuchtungsanlagen wird unter anderem durch die flexible Programmierung der Leuchtenbausteine erreicht.

Während der Installation wird die Schaltungsart jeder einzelnen Leuchte (DL, BL) direkt über die DIP-Schalter des Bausteins definiert. Leuchten, die mit einem SET010 select ausgestattet sind, können nach manueller Fehleinstellung beliebig umprogrammiert werden (DL, BL, select) – ohne händischen Zugriff auf die Leuchte.

Voraussetzung für die Funktionalität der Select-Schaltung ist die Verwendung des Bausteins SET010 select in der Leuchte sowie des Abgangsmoduls ABG 8 select in der Zentralanlage und den SV-Unterverteilern.

Hinweis: In einer Anlage dürfen nur Bausteine derselben Serie (SET009 oder SET010) verwendet werden.

DL:DauerleuchteBL:BereitschaftsleuchteProfi Schaltung:Dauer- und Bereitschaftsleuchten in einem Stromkreis (Mischbetrieb)Select Schaltung:Jede Leuchte  im Stromkreis kann einzeln ein- und ausgeschaltet werden. Voraussetzung für diese Funktionalität ist die Verwendung des Bausteins SET010 select in der Leuchte sowie des Abgangsmoduls ABG 8 select in der Zentralanlage und den SV-Unterverteilern.MS:Mitnahmeschaltung: Die Sicherheitsleuchte wird zusammen mit der Allgemeinbeleuchtung geschaltet, wenn an der orangefarbenen Klemme das AV-Netz anliegt.ÜS:Überwachungsschaltung: Bei Ausfall des AV-Netzes an der orangefarbenen Klemme (z.B. Netzwächter) wird die Sicherheitsleuchte eingeschaltet.

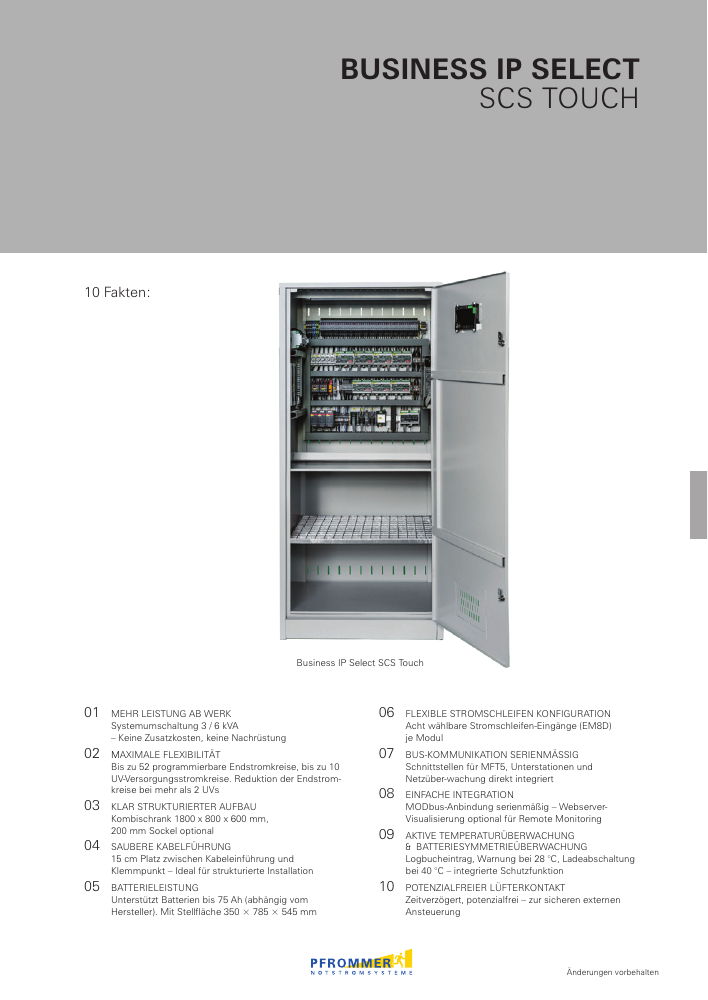

Die Baureihe Business IP Select SCS Touch verbindet eine Systemumschaltung mit 3 oder 6 kVA mit flexibel programmierbaren Stromkreisen. Bus-Kommunikation und MODbus-Anbindung sind serienmäßig integriert; eine Webserver-Visualisierung ist optional verfügbar. Das Datenblatt fasst Aufbau, Konfiguration und Überwachungsfunktionen in zehn Punkten zusammen.
